Botola calpestabile in acciaio e vetro a filo pavimento, da interno
| Caratteristiche generali | |
|---|---|
| Prezzo cadauno | da € 5.280,00 a € 9.660,00 + IVA I limiti indicati sono orientativi in base allo storico della produzione e non vincolanti. Il preventivo esatto verrà calcolato in base alle dimensioni e alle caratteristiche richieste. Chiedi un preventivo |
| Destinazione d’uso | Interni, aree coperte, abitazioni, cantine |
| Portata minima qk Cat. A/B1 Tab. 3.1.II N.T.C. |
200 daN/m2 (~200 kg/m2) uniformemente distribuito |
| Luce foro min. | 60×60 cm |
| Luce foro max. | 280×100 cm fori rettangolari 130×130 cm fori quadrati a richiesta si possono coprire dimensioni maggiori, da valutare caso per caso |
| Spessore telaio altezza |
7 cm (7+5 cm per installazione in luce) |
| Ingombro in pianta | 7 cm per lato ingombro extra foro – installazione extra luce |
| Materiali | acciaio inox AISI304 |
| Voce di capitolato motorizzato |
GROUND VETRO Botola calpestabile a filo pavimento da interno, movimento motorizzato oleodinamico, cerniere incassate a filo telaio, ampia apertura a battente per passaggio scala, struttura in acciaio inox AISI304, installazione [in luce/extra luce]; vetro blindato pedonabile 18/19, sigillatura permanente resistente ai raggi UV, luce foro a mazzette finite L×H |
| Voce di capitolato manuale |
GROUND VETRO Botola calpestabile a filo pavimento da interno, movimento manuale con molle a gas ausiliarie, maniglie a filo anta, cerniere incassate a filo telaio, ampia apertura a battente per passaggio scala, struttura in acciaio inox AISI304, installazione [in luce/extra luce]; vetro blindato pedonabile 18/19, sigillatura permanente resistente ai raggi UV, luce foro a mazzette finite L×H |
| Attuatori standard salvo diversa necessità |
Cilindro oleodinamico con elettropompa 230V~/50Hz (standard); Molle a gas ausiliarie (solo apertura manuale); la tipologia, il numero e la posizione degli attuatori possono variare secondo le necessità tecniche |

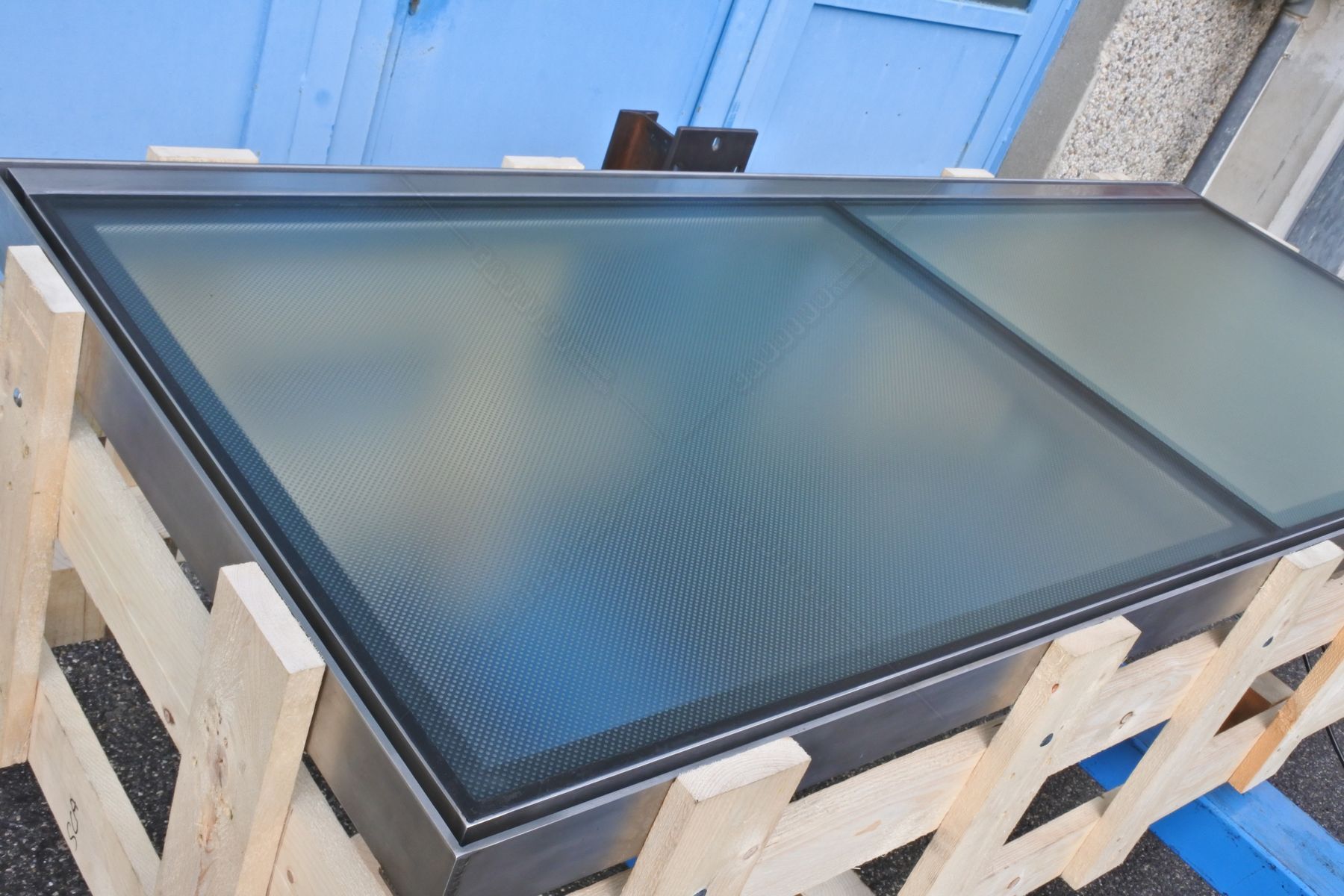

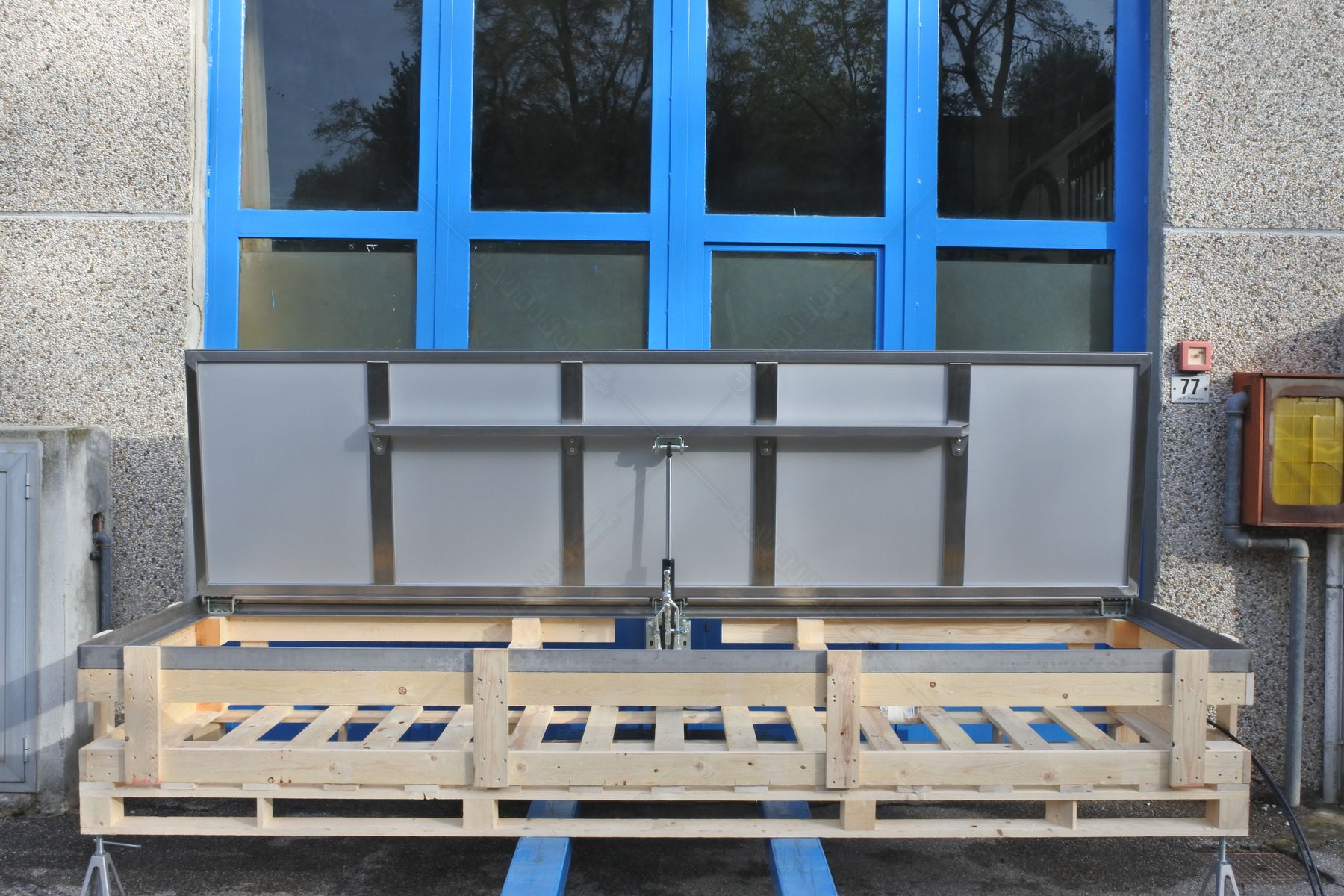

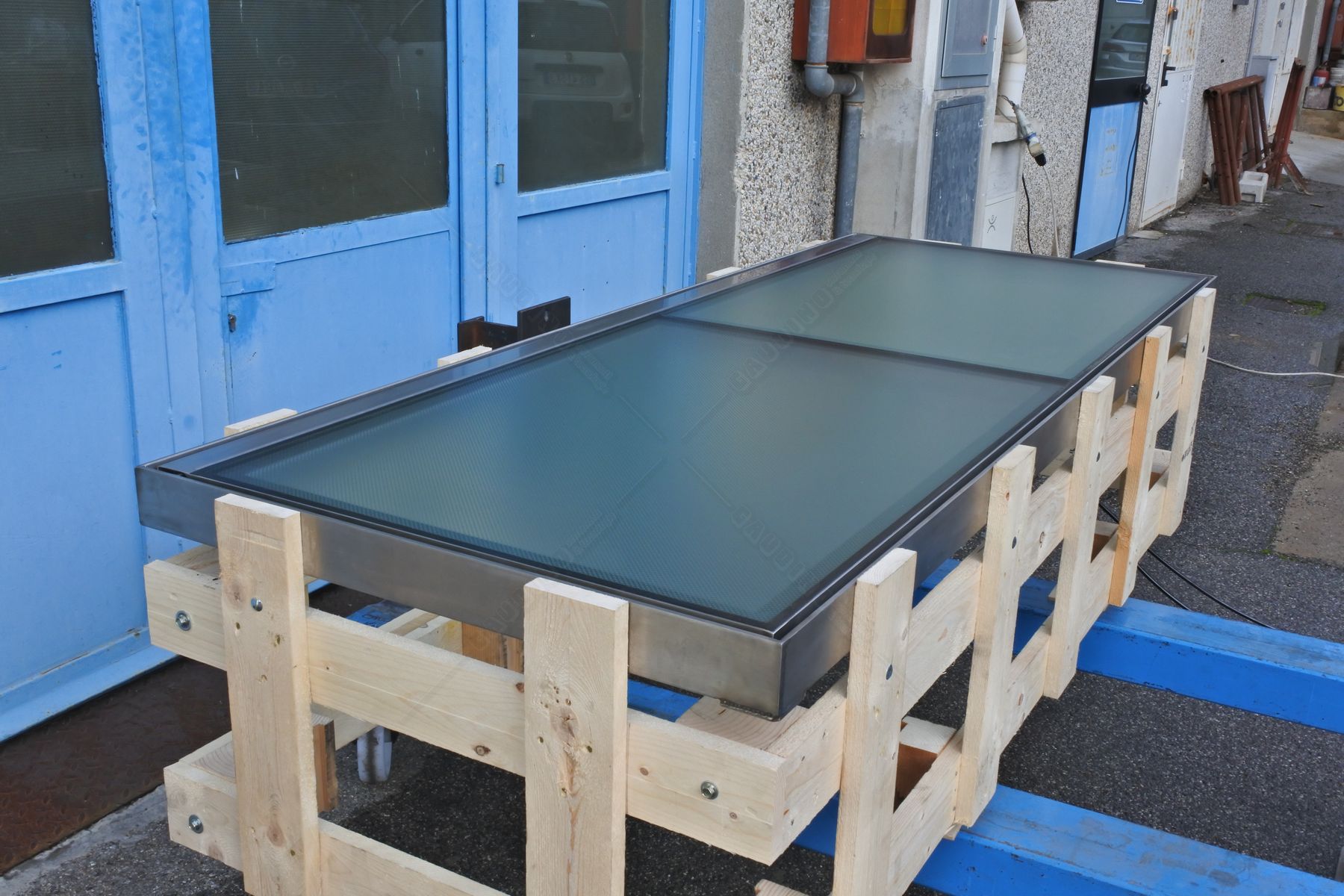

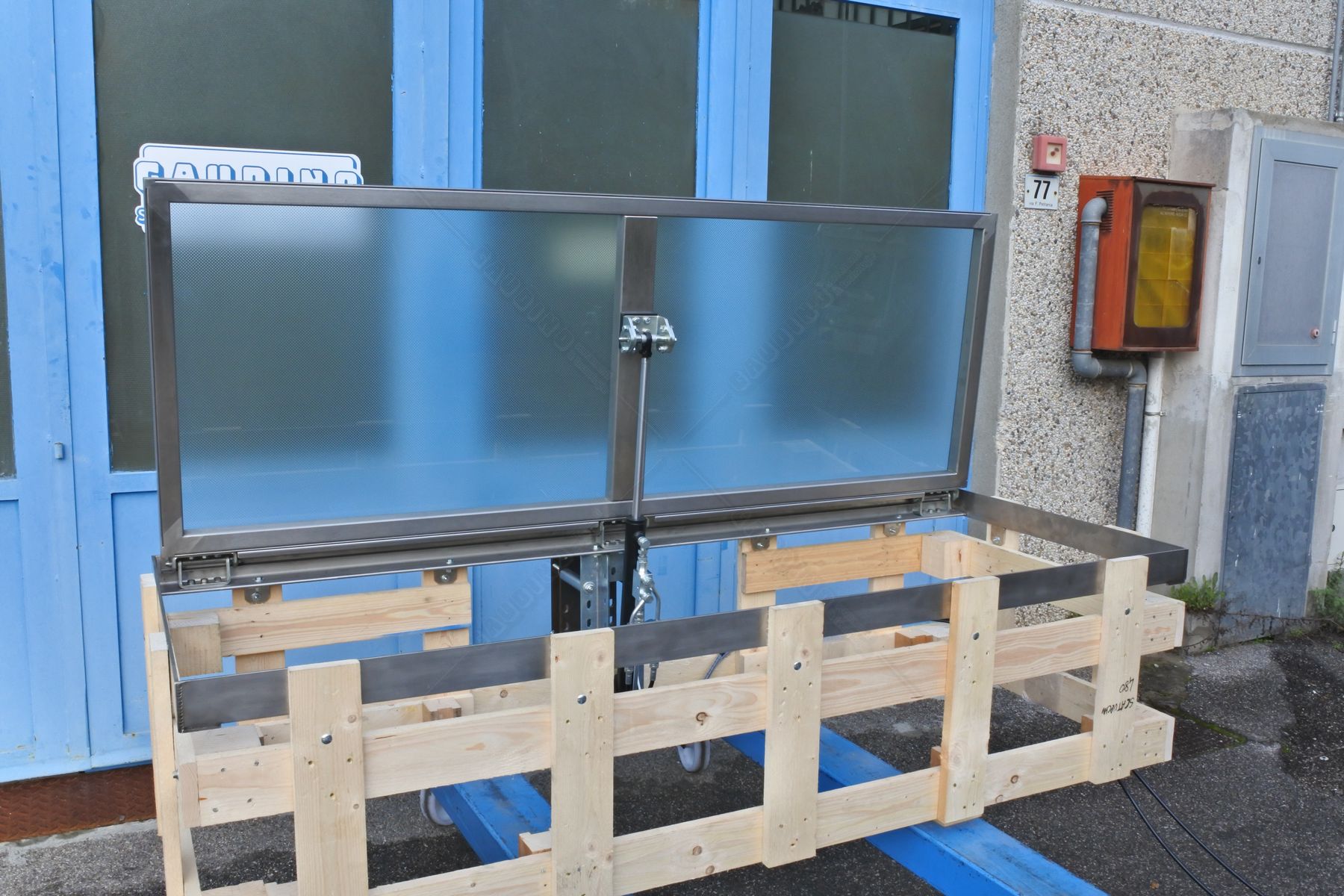

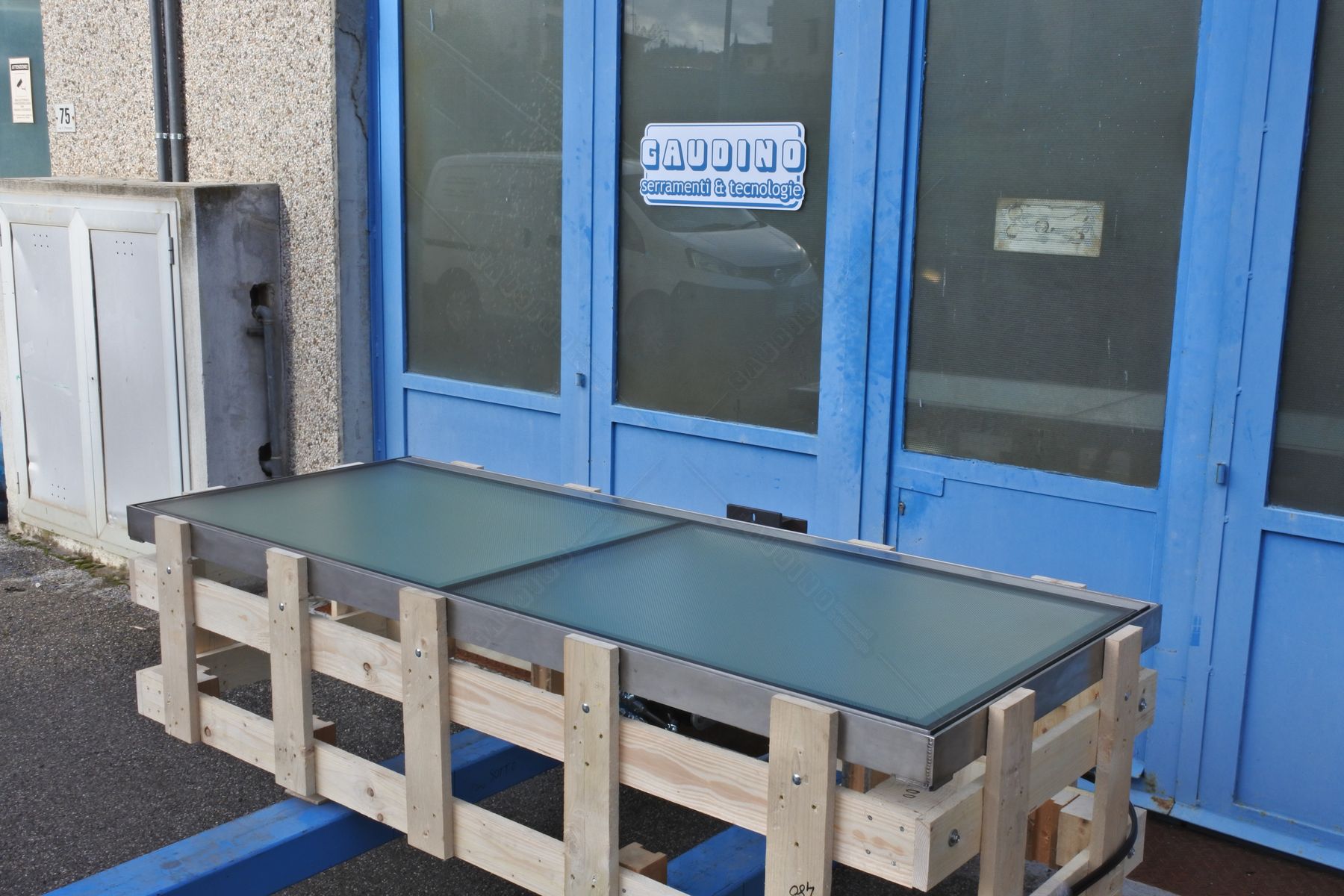

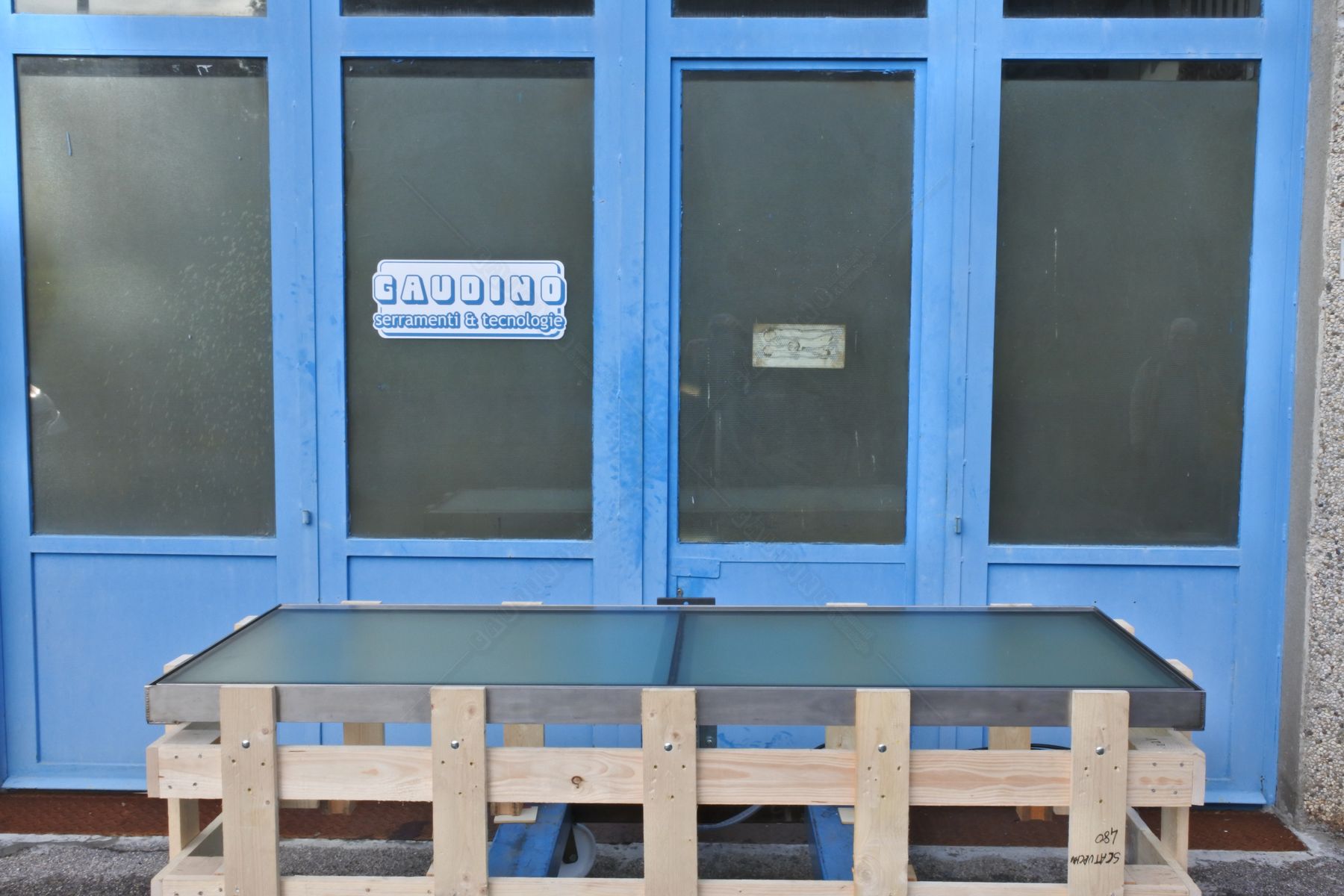

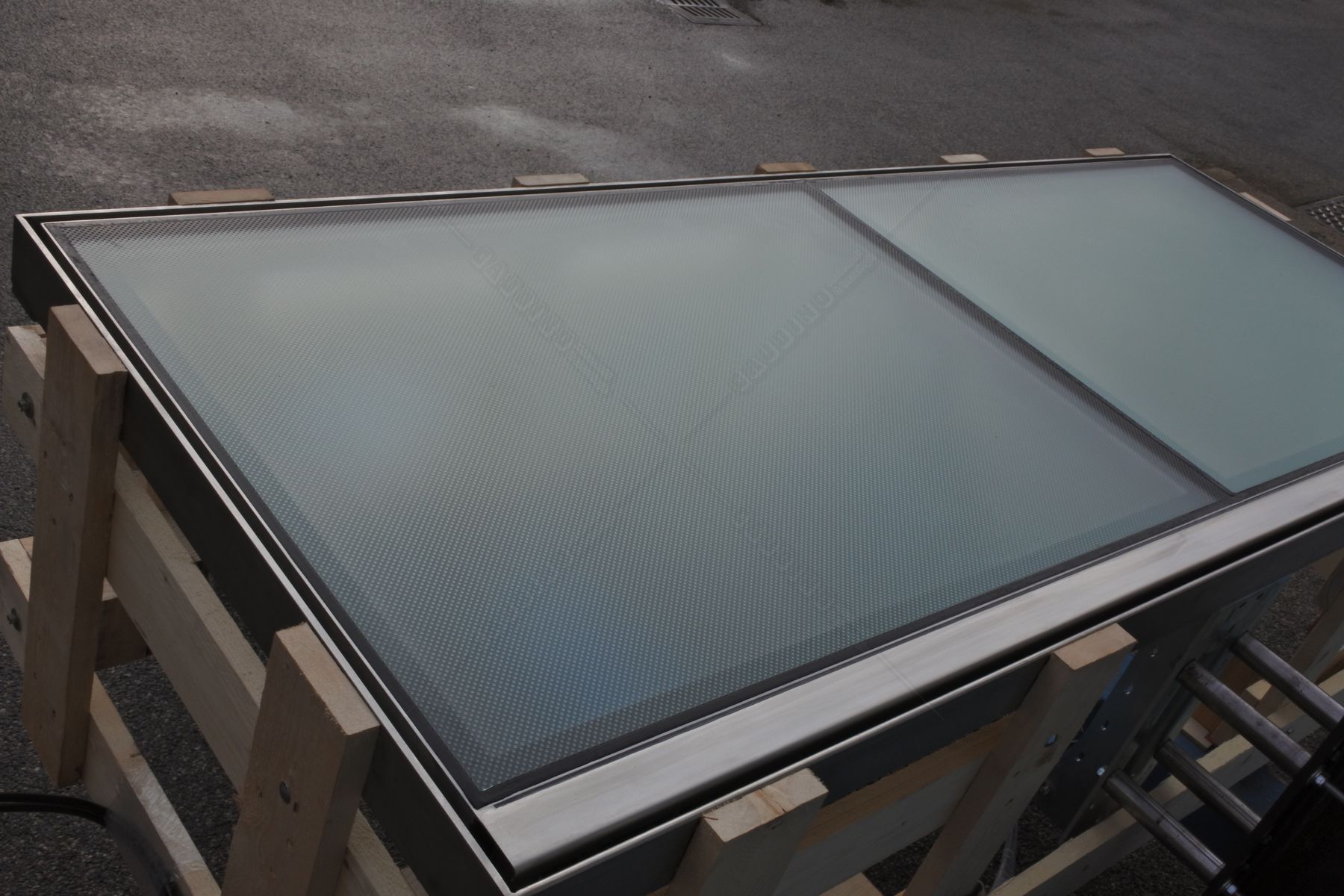

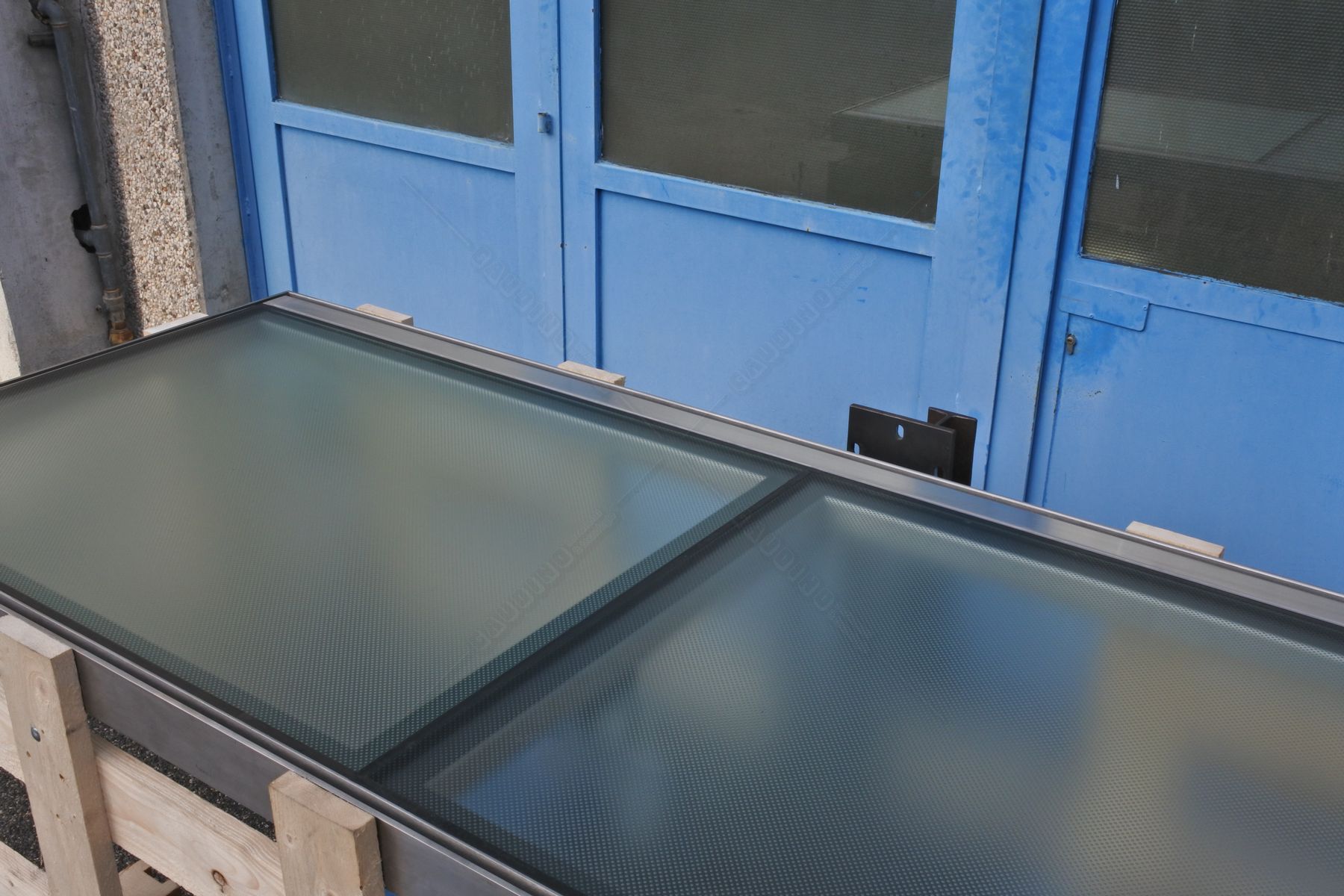

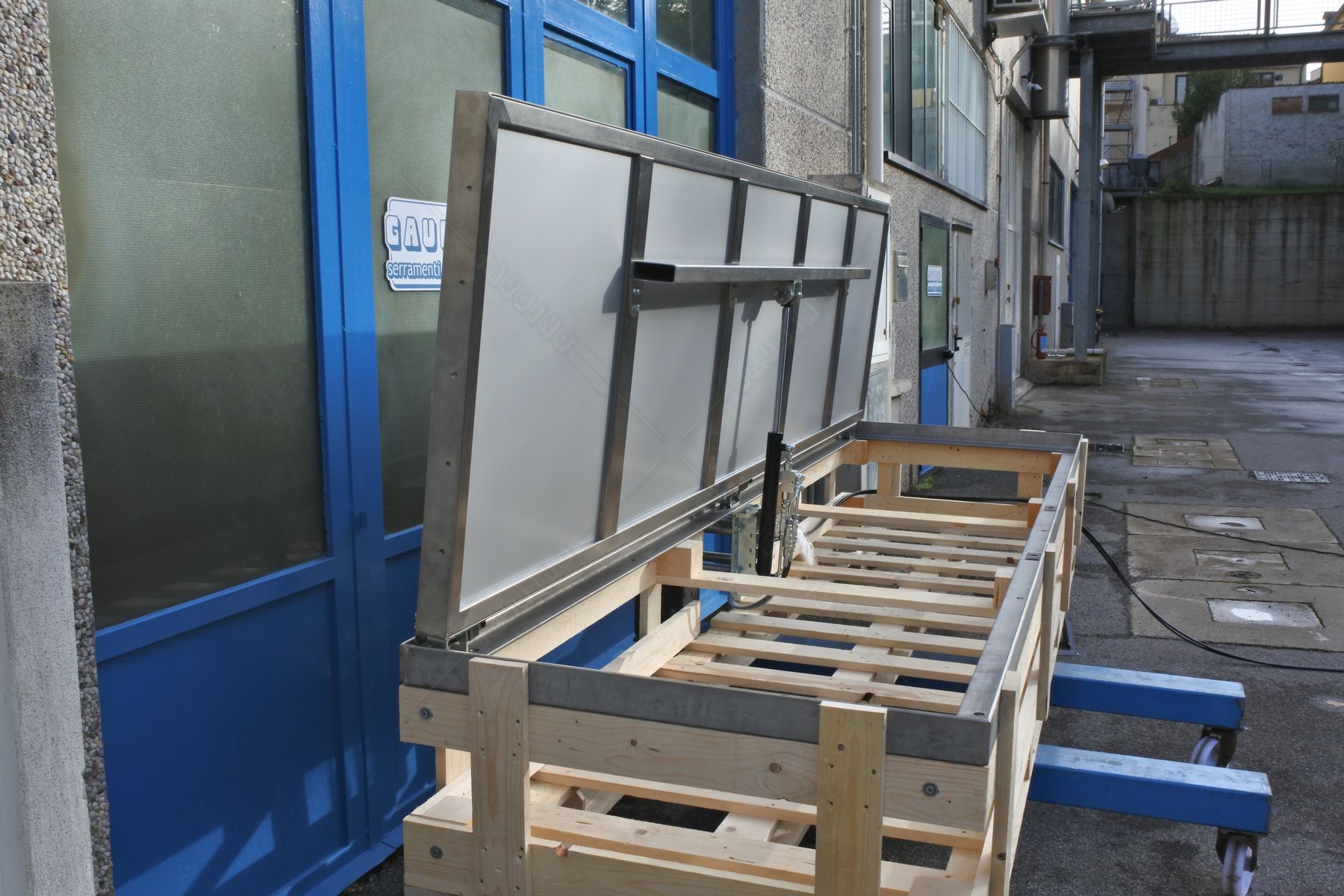

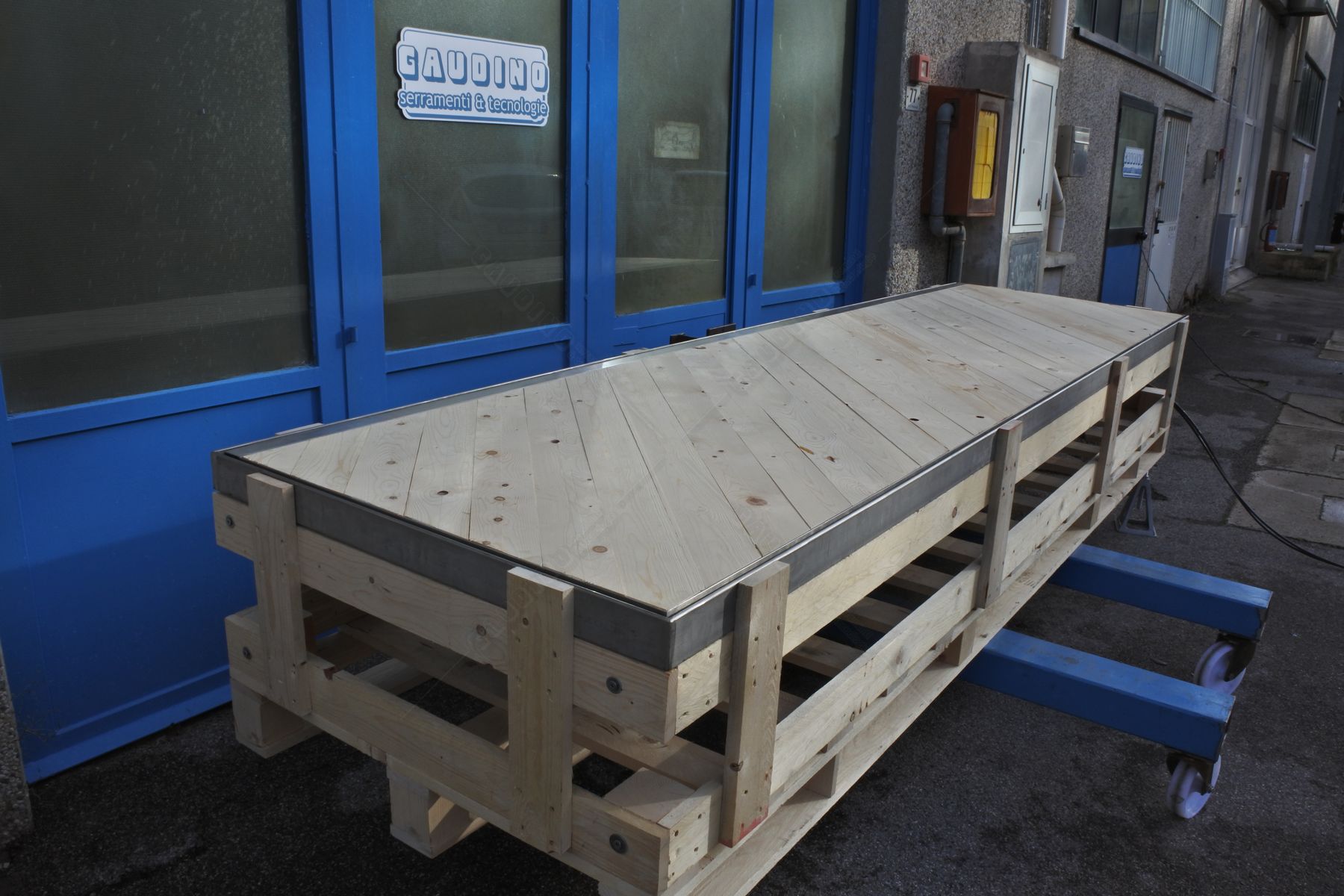

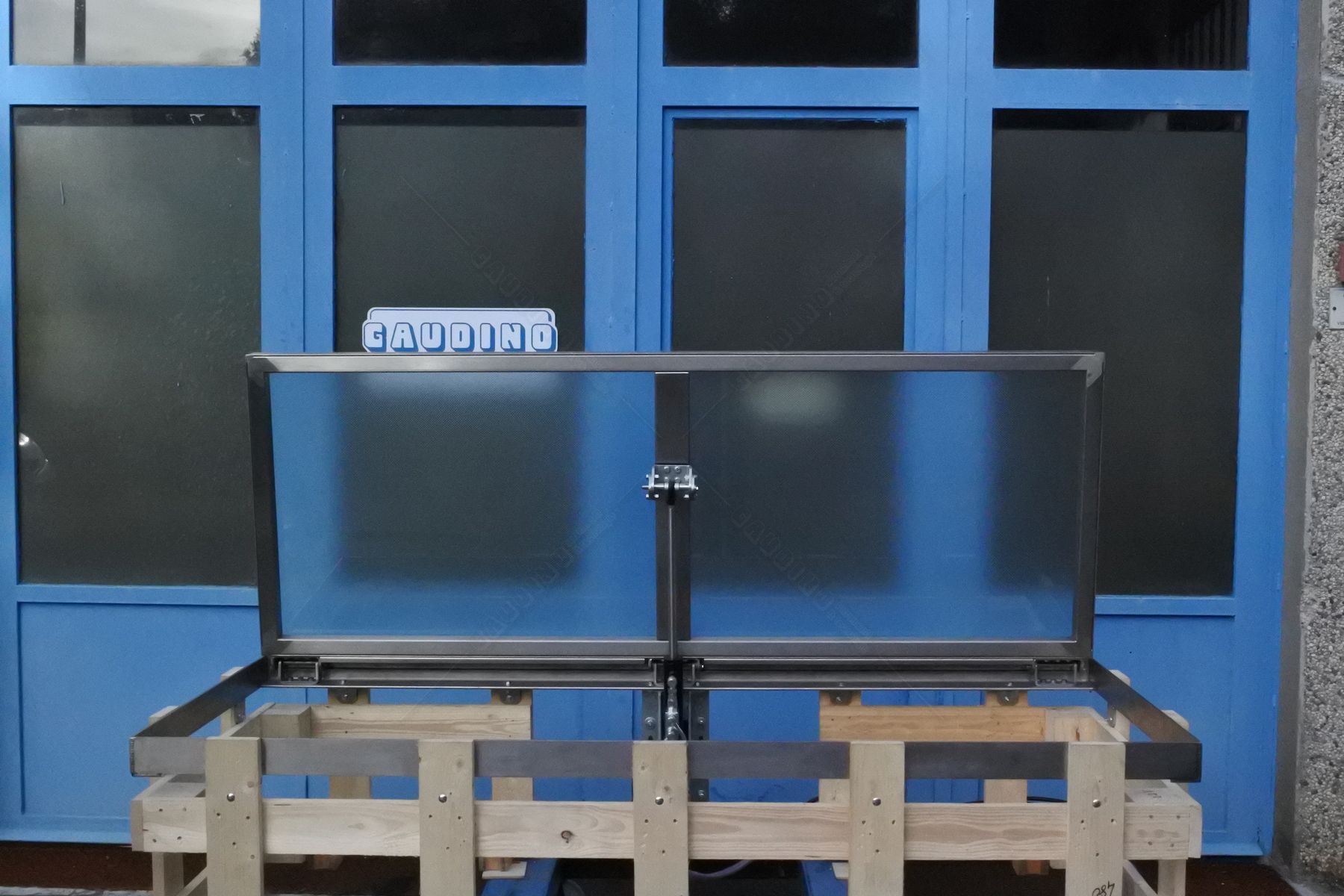

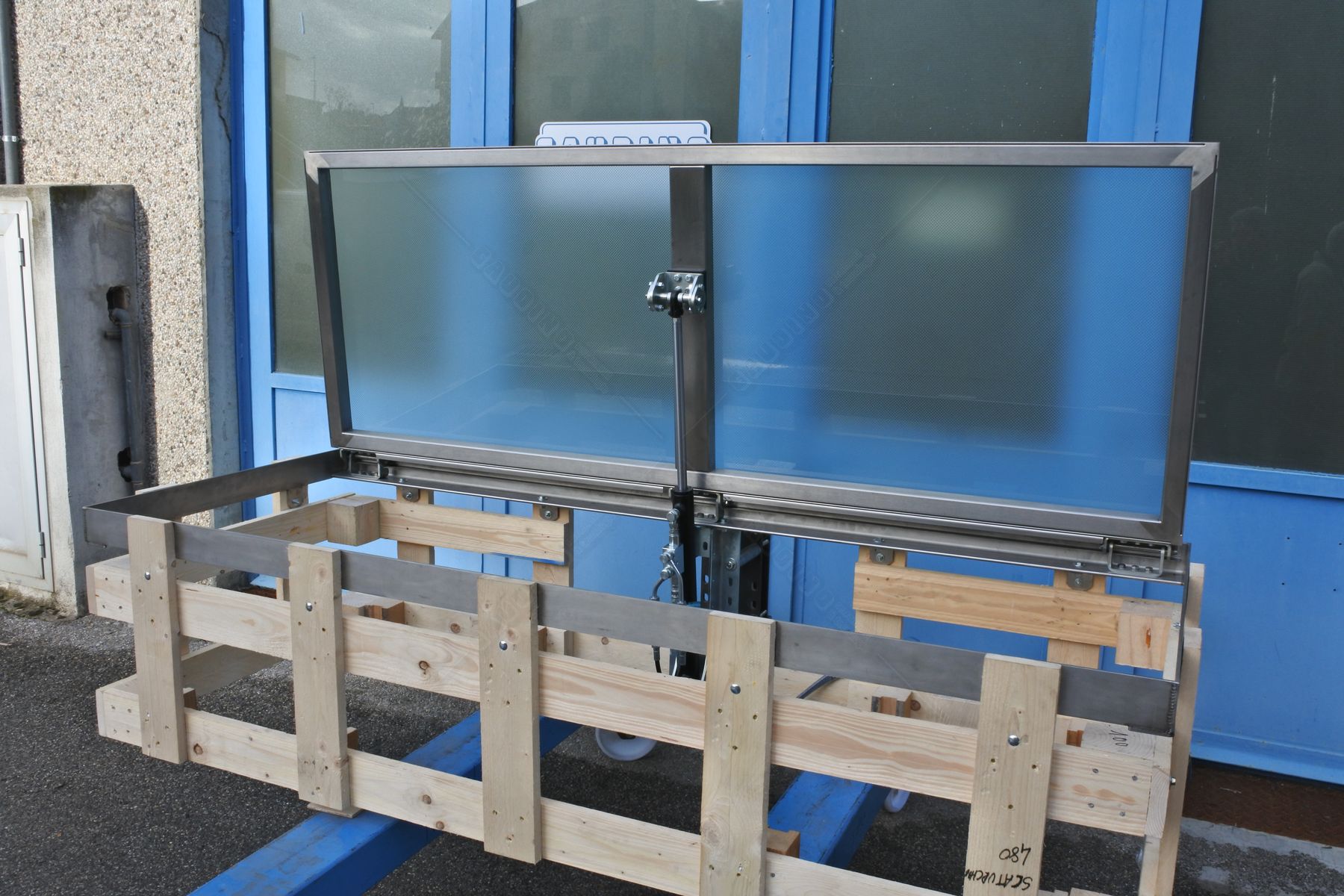

La botola calpestabile Ground Vetro è perfetta per la realizzazione di passaggi scala interni, mantenendo al contempo la sicurezza e l’usabilità dell’intera stanza. Realizzabile sia con movimento manuale con molle a gas ausiliarie1 che con movimento motorizzato2, per la massima comodità e sicurezza.
Può essere realizzata nelle versioni:
Tutta la produzione è realizzata su misura e su ordinazione.
Quando si richiede un preventivo o si effettua un ordine riferirsi sempre alle misure interne del foro, cioè alla luce netta a mazzette finite (già considerato l'eventuale rivestimento o intonaco).
Clicca sulle immagini per ingrandire
Clicca sulle immagini per ingrandire
Clicca il collegamento per vedere la pagina: Vetri calpestabili
| Caratteristiche generali | |
|---|---|
| Altre caratteristiche come “Ground Vetro” (vedi sopra) | |
| Prezzo cadauno | Chiedi informazioni |
| Materiali | acciaio inox AISI304; acciaio inox AISI304 + lega di alluminio |
| Voce di capitolato motorizzato |
GROUND VERSO Botola calpestabile cieca a filo pavimento da interno, movimento motorizzato oleodinamico, cerniere nascoste incassate a filo telaio, ampia apertura a battente per passaggio scala, struttura in acciaio inox AISI304, installazione [in luce/extra luce]; tamponatura dello sportello in lamiera pedonabile, con opportuni traversi di irrigidimento dell’anta e supporto; luce foro a mazzette finite L×H |
| Voce di capitolato manuale |
GROUND VERSO Botola calpestabile cieca a filo pavimento da interno, movimento manuale con molle a gas ausiliarie, maniglie a filo anta, cerniere nascoste incassate a filo telaio, ampia apertura a battente per passaggio scala, struttura in acciaio inox AISI304, installazione [in luce/extra luce]; tamponatura dello sportello in lamiera pedonabile, con opportuni traversi di irrigidimento dell’anta e supporto; luce foro a mazzette finite L×H |
Robusta botola calpestabile a filo pavimento, con cerniere incassate a scomparsa. Sullo stesso stile si possono realizzare botole manuali, con molle a gas1 (simili a quelle utilizzate per i portelloni posteriori delle automobili) o motorizzate2.
Perfetta per realizzare comodi accessi a vani seminterrati, cantine, garage, senza rinunciare alla superficie occupata dalla scala.
Tutta la produzione è realizzata su misura e su ordinazione.
Quando si richiede un preventivo o si effettua un ordine riferirsi sempre alle misure interne del foro, cioè alla luce netta a mazzette finite (già considerato l'eventuale rivestimento o intonaco).
Clicca sulle immagini per ingrandire
![Botola da interno Ground Verso acciaio inox (misura luce foro 70x133) [1]](https://gaudinoserramenti.com/images/1551.jpg)
![Botola da interno Ground Verso acciaio inox (misura luce foro 70x133) [2]](https://gaudinoserramenti.com/images/1553.jpg)
![Botola da interno Ground Verso acciaio inox (misura luce foro 70x133) [3]](https://gaudinoserramenti.com/images/1554.jpg)
![Botola da interno Ground Verso acciaio inox (misura luce foro 70x133) [4]](https://gaudinoserramenti.com/images/1552.jpg)
Il rivestimento in foto è provvisorio
Clicca sulle immagini per ingrandire
Rivestimento definitivo in opera
Clicca sulle immagini per ingrandire
Clicca sulle immagini per ingrandire
1 Entro specifici limiti di dimensioni e peso.
2 Il sistema di apertura rappresentato è solo a titolo di esempio: esso viene progettato e personalizzato secondo le caratteristiche di dimensioni e peso del serramento; potrebbe essere quindi diverso da quello qui presentato.
